液體渦輪流量計簡介

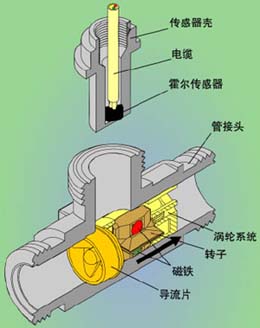

HD-LWGY系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m²/s的液體，對于運動粘度大于5×10-6m²/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
2、液體渦輪流量計產品特點
1)維護方便高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2)重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，
在貿易結算中是優先選用的流量計；
3)輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4)可獲得很高的頻率信號（3～4kHz），信號分辨力強；
5)范圍度款，中大口徑可達1:20，小口徑為1:10；
6)結構緊湊輕巧，安裝維護方便，流通能力大；
7)適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8)傳感器類型多，可根據用戶特殊需要設計為各類型傳感器，例如低溫型、雙向型、井下型、混砂型等
9)可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝。
基本參數與技術性能
|
儀表口徑及連接方式
|
4、6、10、15、20、25、32、40采用螺紋連接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
|
|
精度等級
|
±1%R、±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|
儀表材質
|
304不銹鋼、316（L）不銹鋼等
|
|
被測介質溫度（℃）
|
-20～＋120℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
|
|
輸出信號
|
脈沖頻率信號，低電平≤0.8V 高電平≥8V，4-20MA電流信號
|
|
供電電源
|
+12VDC 、+24VDC、內部鋰電池供電（可選）
|
|
信號傳輸線
|
STVPV3×0.3（三線制），4-20MA（兩線制）
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
豪斯曼接頭
|
|
防爆等級
|
內部鋰電池供電為防爆型
|
|
防護等級
|
IP65
|
| 型 號 |
說 明 |
|
| LWGY- |
□ |
□ |
□ |
□ |
□ |
□ |
/□ |
|
公
稱
通
徑 |
4 |
|
|
|
|
|
|
4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h |
|
| 6 |
+12V供電,脈沖輸出,高電平≥8V低電平≤0.8V6mm，標準量程0.1～0.6m3/h,寬量輪為0.06～0.6m3/h |
|
| 10 |
10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h |
|
| 15 |
15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h |
|
| 20 |
20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h |
|
| 25 |
25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h |
|
| 32 |
32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h |
|
| 40 |
40mm，標準量程2～20m3/h，寬量程為1～20m3/h |
|
| 50 |
50mm，標準量程4～40m3/h，寬量程為2～40m3/h |
|
| 65 |
65mm，標準量程7～70m3/h，寬量程為4～70m3/h |
|
| 80 |
80mm，標準量程10～100m3/h，寬量程為5～100m3/h |
|
| 100 |
100mm，標準量程20～200m3/h，寬量程為10～200m3/h |
|
| 125 |
125mm，標準量程25～250m3/h，寬量程為13～250m3/h |
|
| 150 |
150mm，標準量程30～300m3/h，寬量程為15～300m3/h |
|
| 200 |
200mm，標準量程80～800m3/h，寬量程為40～800m3/h |
|
| 類 型 |
N |
+12V供電，脈沖輸出，高電平≥8V低電平≤0.8V |
|
| B |
內部3.6V鋰電池供電 |
|
| |
| 精度等級 |
05 |
精度0.5級 |
|
| 10 |
精度1.0級 |
|
渦 輪
類 型 |
W |
寬量程渦輪 |
|
| S |
標準渦輪 |
|
| 材 質 |
S |
304不銹鋼 |
|
| L |
316（L）不銹鋼（定制） |
|
| 防 爆 |
N |
電池供電表頭均為防爆型 |
|
| 壓力等級 |
N |
常規 （1.0Mpa、1.6Mpa、2.5Mpa、6.3Mpa） |
|
| H(x) |
高壓 （需定制） |
|
注：DN15～DN40常規為螺紋連接，DN50以上為法蘭連接
例如，選用一臺法蘭連接式非防爆型渦輪流量計測量水，需要內部鋰電池供電，管道為DN40，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：LWGY-40B-5SSN/H16
